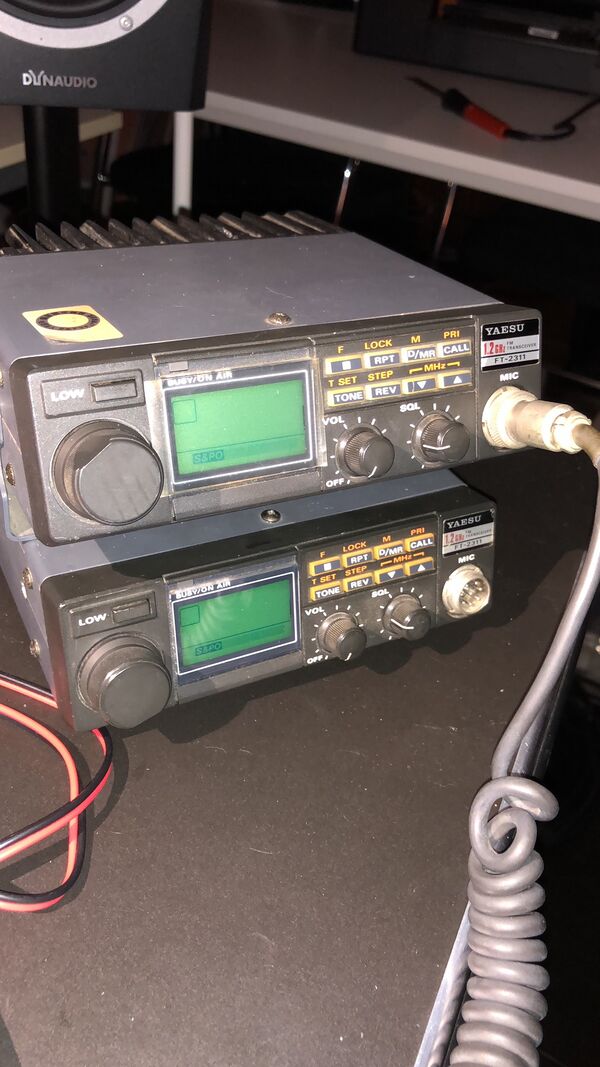

Yaesu FT-2311 23cm FM
Op mijn FT-2311 zit een Japans stickertje met daarop de originele eigenaar, ik denk dat er met pen 'JN2EFF' op staat.
STEP/RASTER Onze Japanse versie (FT-2311, niet de FT-2311R) heeft 10/20 KHz raster. De EU en USA versies hebben 12,5/25 KHz raster. Raster wordt bepaald door kristal in de PLL feedback loop. Dit kristal wordt door 1024 gedeeld en dan wordt de fase vergeleken. In de FT-2311R zit een 12.8 MHz kristal --> 12.8M/1024 == 12.5 KHz step In onze FT-2311 zit een 10.24 MHz kristal ---> 10.24M/1024 == 10KHz step De microprocessor stuurt de benodigde getallen.
Laspadje 3 en 4 bepalen de uitlezing en de getallen die de processor berekent:
- 3 dichtgesoldeerd = 10/20 KHz raster
- 4 dichtgesoldeerd = 12.5/25 KHz
CTCSS FTS-12 printje, bestaat uit een 8 bits schuifregister dat een 6 bit getal (dus maximaal 64 mogelijkheden) naar een processortje stuurt dat de toon genereert en op TONE lijn zet, Het schuifregistertje klokt 8 bits getal in (dus serieel op het CLK signaal) en op STB (Strobe) schuift hij het een parallel 8 bits register in zodat het op de uitgangen terechtkomt. De processor op het printje decodeert ook, het krijgt AF in vanaf de hoofdprint. Enable/schakel signalen zijn erg spartanisch met schakelende transistors uitgevoerd. Ook de squelch schakelt gewoon audio uit naar massa via een transistortje.
RESET Op control panel (frontpaneel, alle schroeven er uit schroeven :-) zit rechts een RESET mogelijkheid (2 pinnetjes kort verbinden). Heeft me veel geholpen als de processor door slechte batterij weer eens in ongedetermineerde staat opstartte.
CR2032 BATTERIJ Zit op het control panel (daarvoor moeten alle schroefjes van de behuizing er uit ;-) - heeft soldeerlipjes.
FULL 1240-1300 TXRX Soldeerpad 7 bepaalt dit.
- Dichtsolderen == 1240-1300 MHz
- ongesoldeerd == 1260-1300 MHz
PA0BDC PA1RKT
