Universele Zender Project

Het universele zender project.

De lowcost DVB-S zender

De lowcost DVB-S zender bestaat op dit moment uit:

• De PA9TV software DVB-S modulator op de PC
• USB-parallel convertor op basis van de FTDI chip

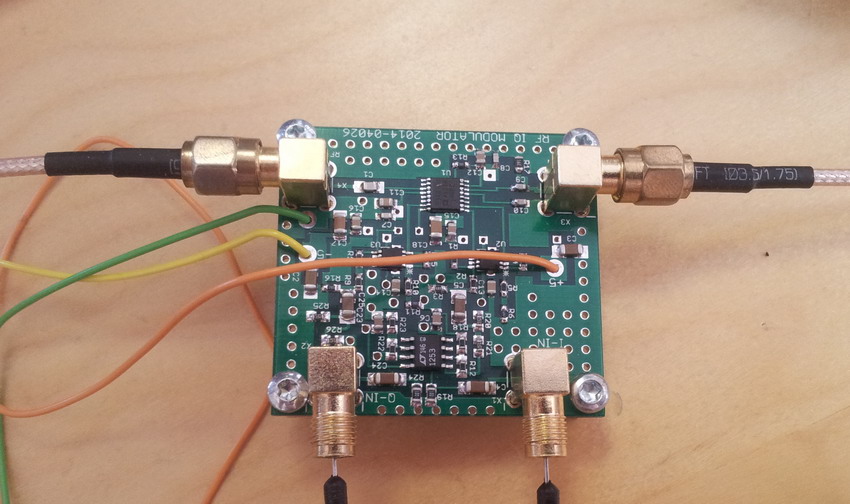

De PA0RJV IQ modulator

De de schakeling bestaat uit:

• Impedantie conversie uit I en Q ingangen verkregen uit Audiokaart van computer (600 naar 50 Ohm)
• High speed differentiele versterking voor beide I & Q ingangen naar de I & Q ingangen van:
• de AD8349 quadratuur modulator chip

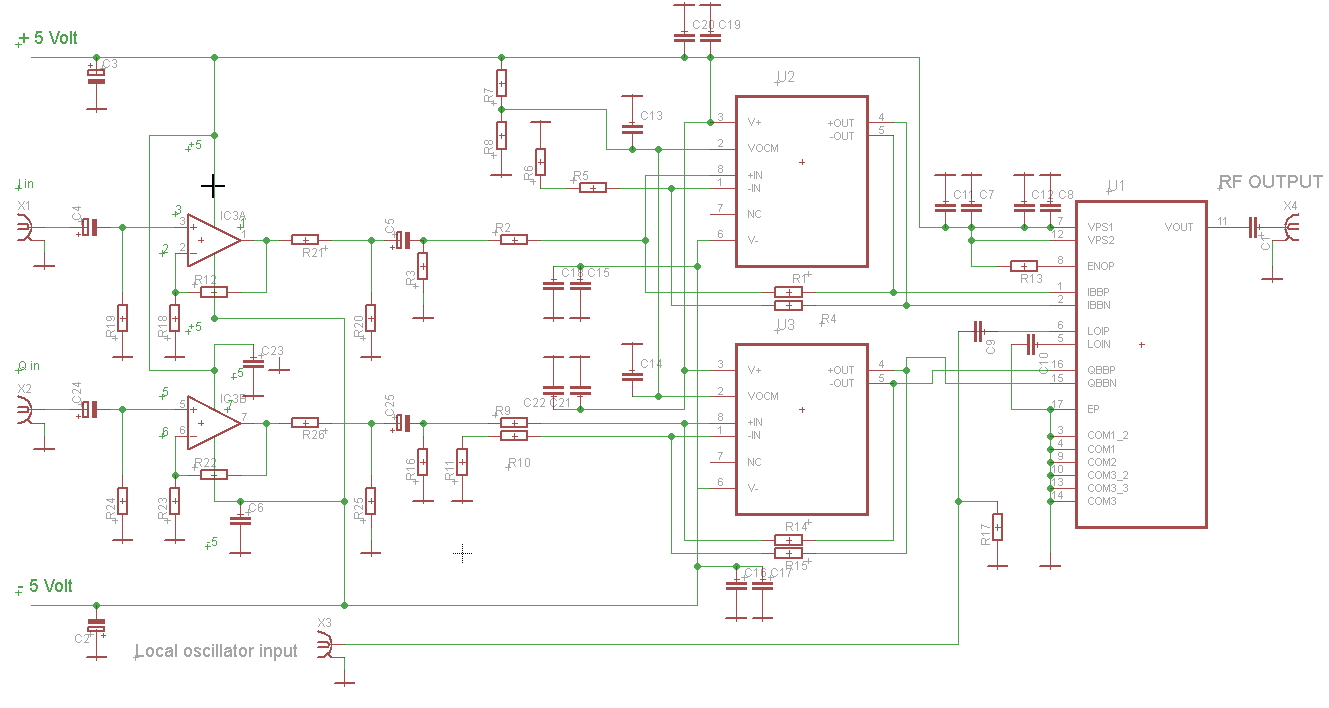

Het schema:

De local oscillator is bijvoorbeeld te halen uit de hieronder beschreven 35-4400 MHz PLL Oscillator.
De specificaties van de AD8349 zijn: 700 - 2700 MHz. Echter met succes ook getest op 144.2 MHz.
Verdere experimenten zullen moeten aantonen hoe laag en hoe hoog we echt kunnen gaan !

PLL VCO 35 - 4400 MHz.

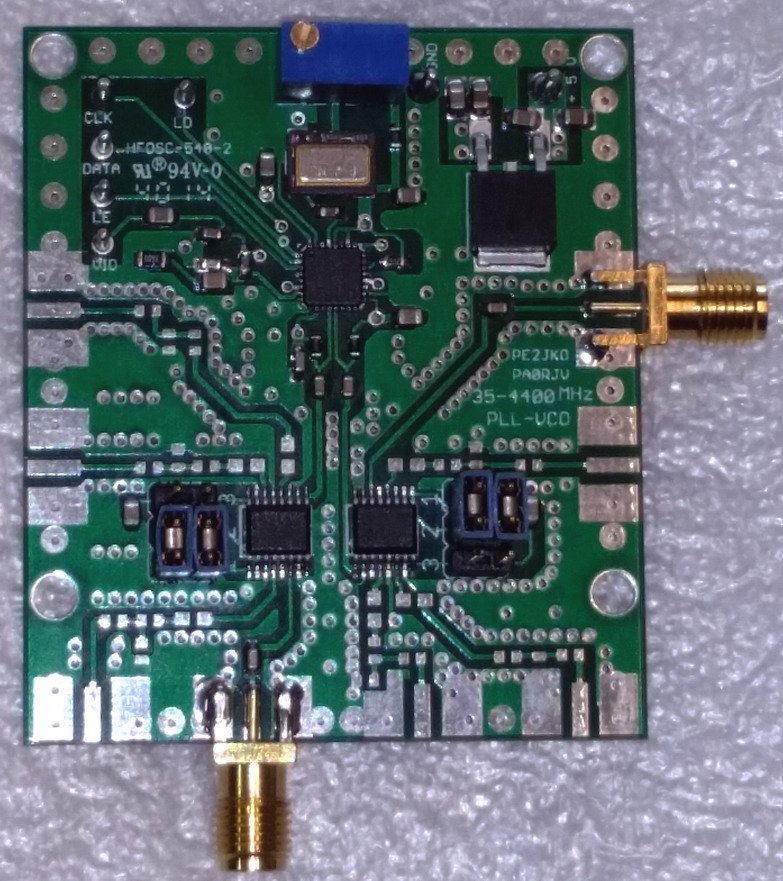

• De PA0RJV / PE2JKO oscillator op basis van de ADF4351 chip ontworpen en gebouwd door PA0RJV

19-7-2014 aanpassing loopfilter, aansluiting aan atmega128.

Na testen op PCB zijn er meerdere aanpassingen gemaakt en aan de hand hiervan is een tweede printontwerp gemaakt.
Deze printen zijn besteld en inmiddels zijn meerdere printen van onderdelen voorzien ivm uit te voeren testen.
De afmetingen van dit printje zijn: 48 * 55 millimeter.
De software is in Bascom geschreven en is ¨onder controle¨, dwz nauwkeurige frequentie instellingen zijn mogelijk.

Op deze nieuwe printplaat zit het hart van de schakeling, de ADF4351, een 5 Volt naar 3,3 Volt spanningsregelaar, een 10 MHz. 0,5 ppm referentie kristal en twee bestuurbare RF switches.

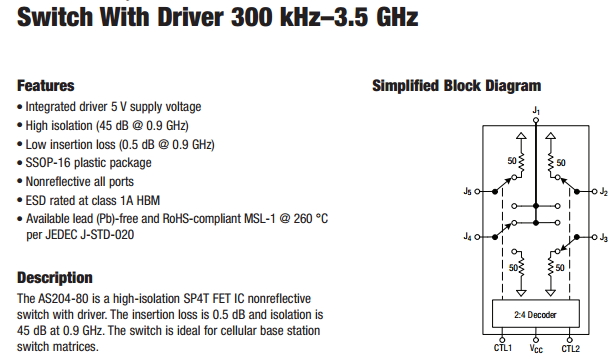

Met behulp van de twee RF switches is het mogelijk om, geheel naar eigen wens weerstands 'T' netwerkjes te plaatsen op de uitgangen van de RF switches om hiermee een aangepast gedempt RF niveau te krijgen.

Ook is het mogelijk frequentie filtering ( voor meerdere frequentie gebiedjes) toe te passen om hiermee een schoon signaal te kunnen aanbieden aan een RF modulator.
Denk hierbij aan 144-146,  430-440, 1296 gebied  en het 13 cm gebied.
De aansluitingen ip het printbordje zijn:
*+ 5 Volt
*GND
*LD
*CLK
*DATA
*LE
*VID
LD lock detect
CLK clocksignaal
DATA datasignaal
LE lock enable
VID  video input via 100 nF op de PCB naar Vtune op de chip

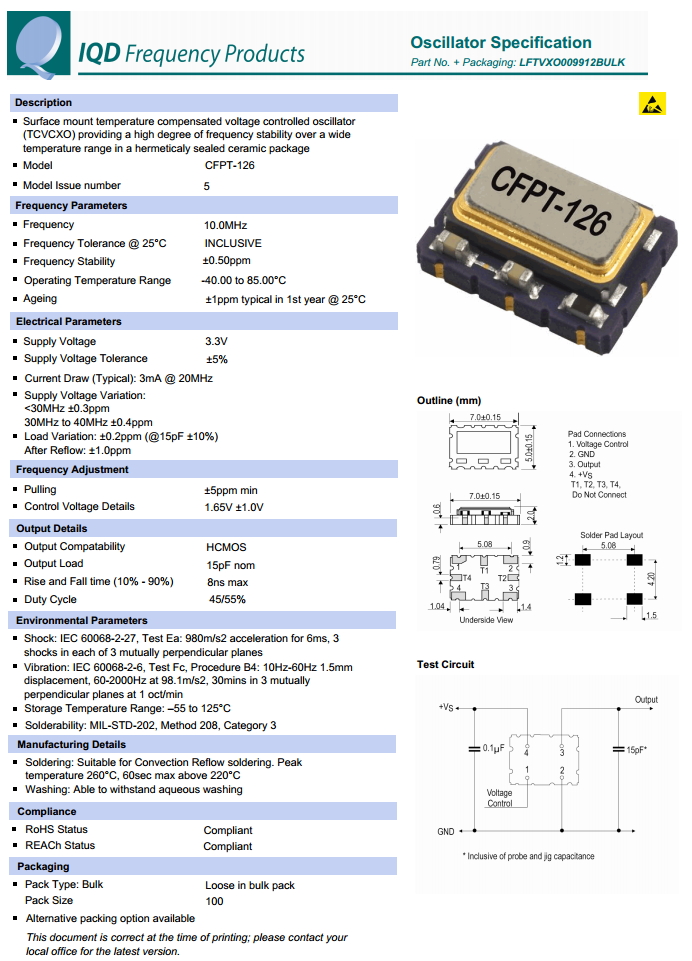

Het 10 MHz referentie kristal is van het type TCVCXO en kan met de op de printplaat gemonteerde multi-pot over een gebied van =/- 5 ppm worden getuned.
Hiermee is het mogelijk om een stabiel uitgangs signaal te verkrijgen.

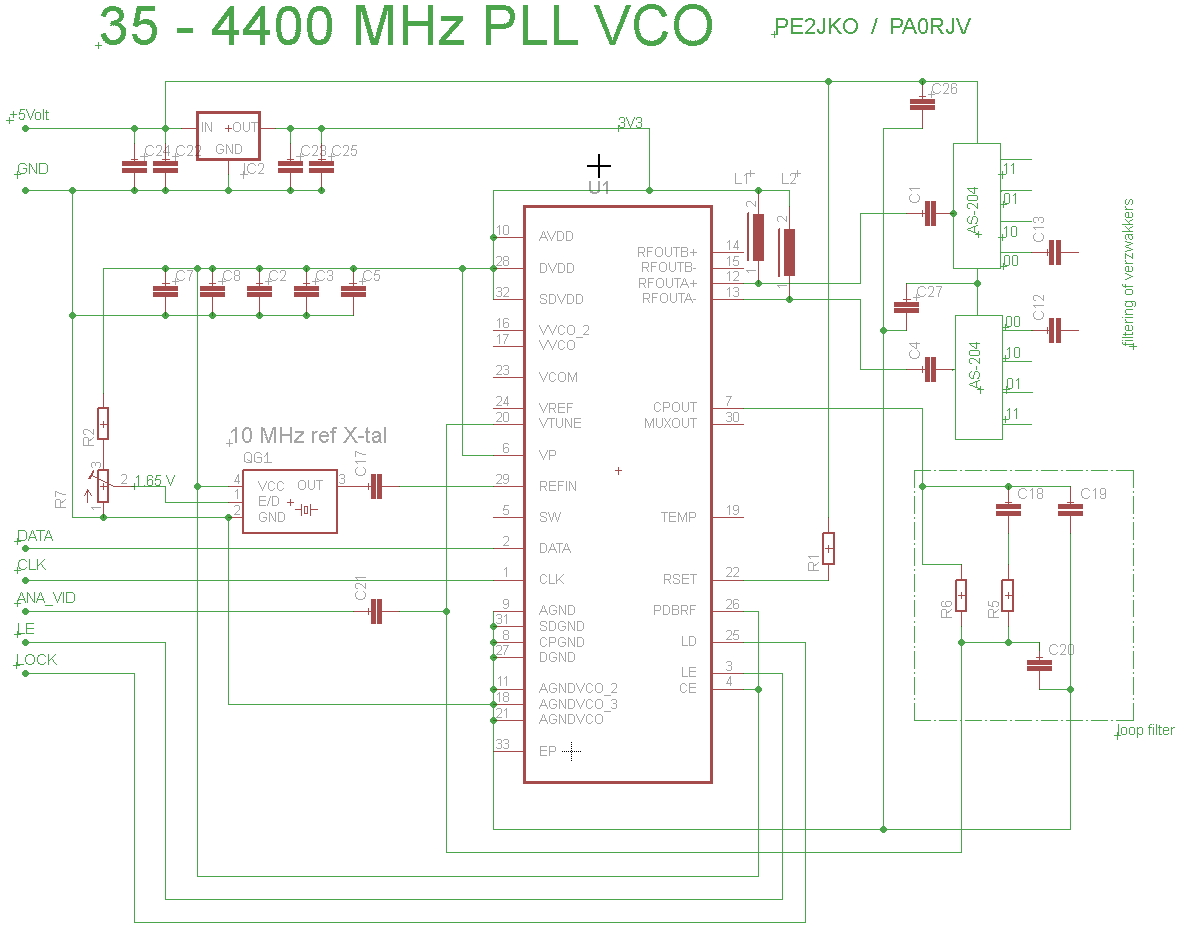

verder hierbij het schema:

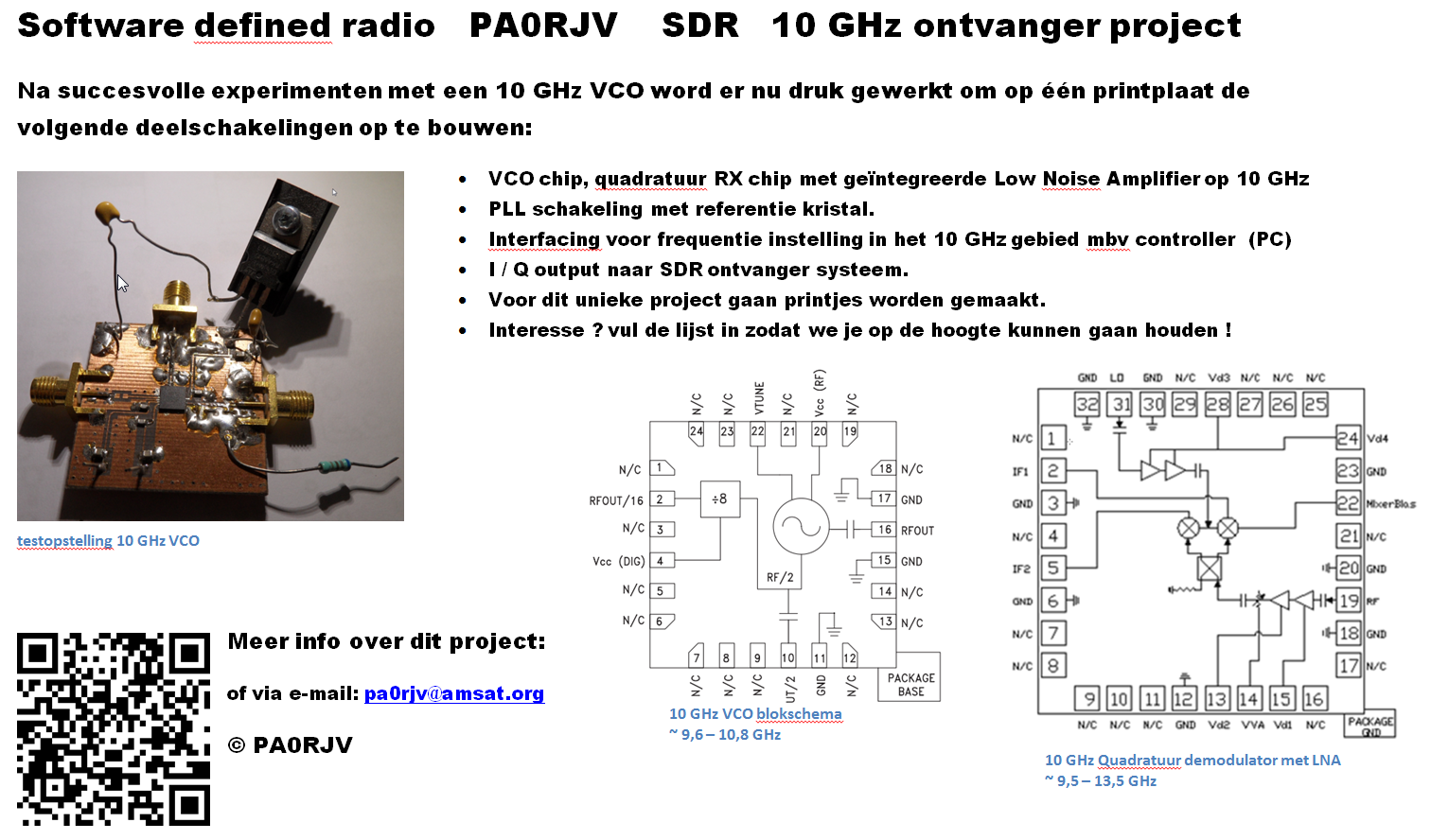

Een noviteit voor de DVDRA 2014 in Apeldoorn: 10 GHz SDR ontvanger

.

.

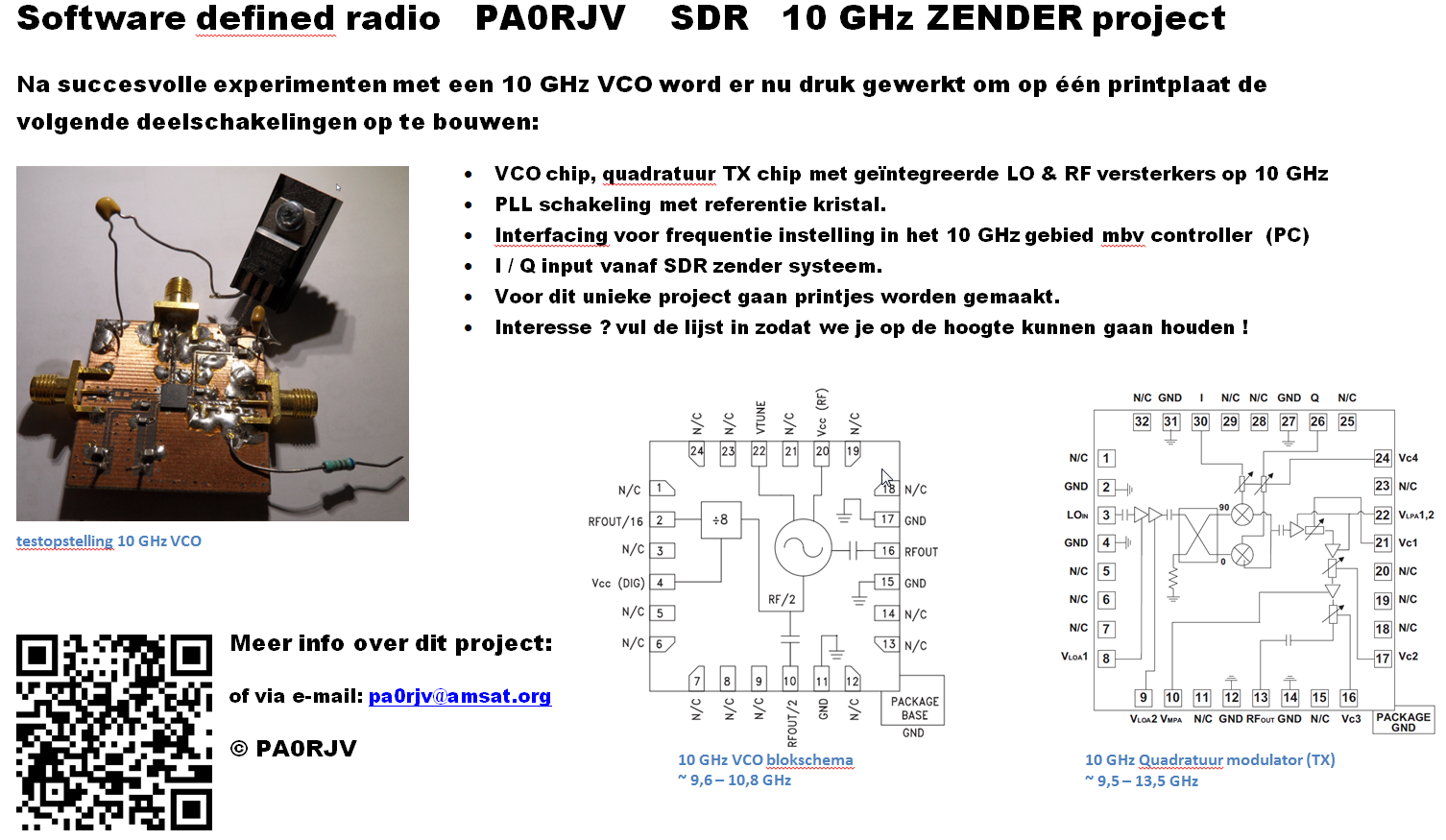

10 GHz SDR zender

.

.
