Offset parabool antenne met patch straler voor 13 cm (WiFi)
Tijdens experimenten met een bestaande WiFi link waarbij gebruik werd gemaakt van twee goedkope WiFi yagi antenne's bleek dat bij regenval er veel RF energie verloren ging. De data link, in gebruik voor camera beelden over een afstand van zo'n 500 meter ging soms in het geheel de ruis in.
De WiFi band (~~ 2400 MHz) ligt nabij 'onze' 13 cm band, en uitgevoerde experimenten gaan in een later stadium
worden geschaald naar de 13 cm band.
De goedkope wifi yagi's worden verkocht met naar mijn gevoel absurd hoge antenne-gain waarden.

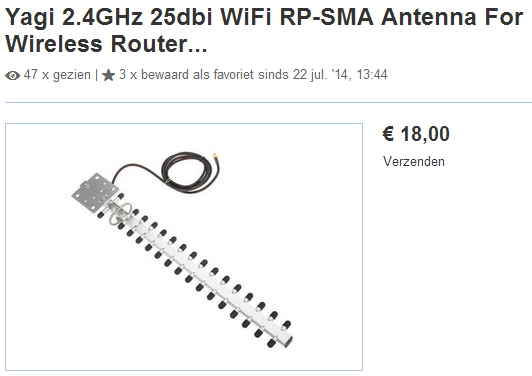

Als voorbeeld een wifi-yagi met gain van 25 dBi .... met een korreltje zout !!! zie de afbeelding:
Omdat op /F locatie niet echt veel mechanische mogelijkheden en dubbelzijdig epoxy aanwezig was is geexperimenteerd met de plaatsing van een patch antenne in de onderzijde van een ca 10 cm diameter koffieblik.
Dit blik is met blikschaar ingekort waarna de van koper gemaakte patch antenne op 3 mm vanaf de achterzijde is geplaatst. De 3mm afstand houders zijn gemaakt van afgesneden ringetjes van een oude purschuim bus waarop een stukje buisvormig PVC zat wat eenvoudig was te bewerken.
Tenslotte is een stukje PVC pijp met een diameter van 40 mm met siliconen kit gemonteerd tegen de achterzijde van de "patch" behuizing. Het pijpje is aan een kant schuin ingezaagd om niet tegen de SMA connector aan te komen.
Let op dit is een test-experiment-antenne en geen beauty contest !!!

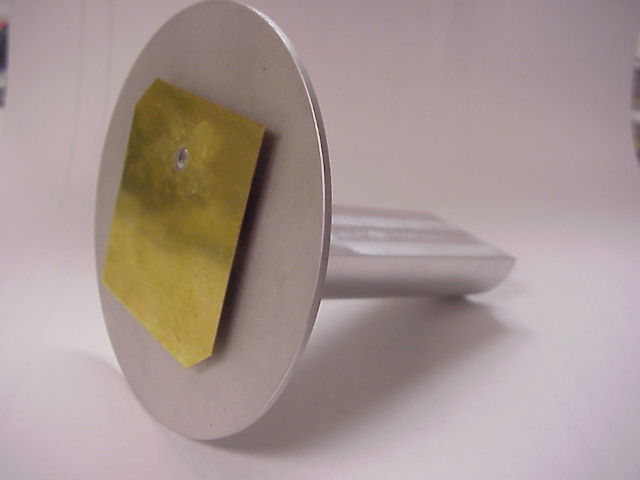

Zie ook de volgende linkjes: * http://www.qsl.net/k3tz/k3tz.html
*

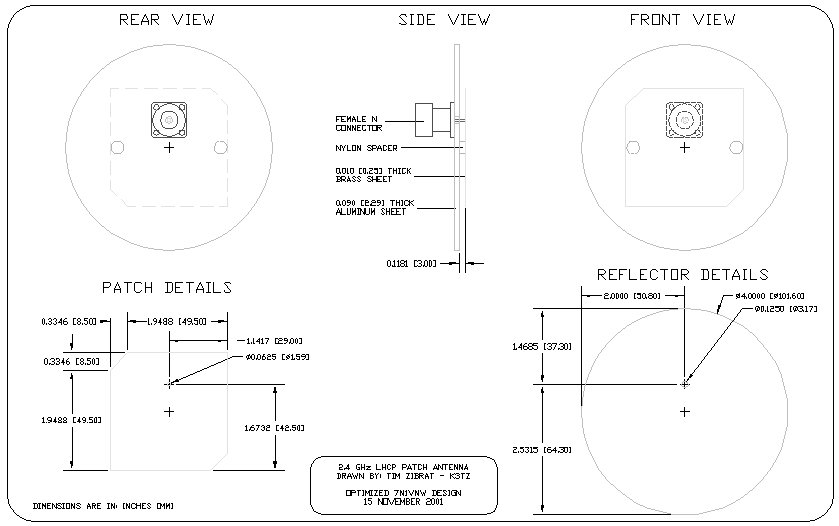

Maten van de patch antenne
Patch antenne voor WiFi met montage mogelijkheid in een offset parabool.

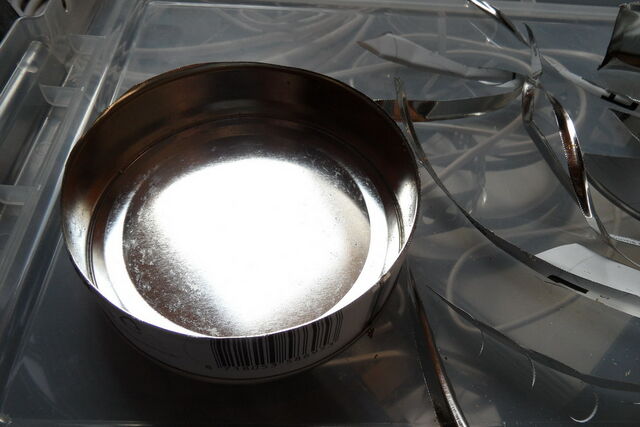

Ingekort koffieblik met ongeveer 100 mm diameter en hoogte ca 25 mm

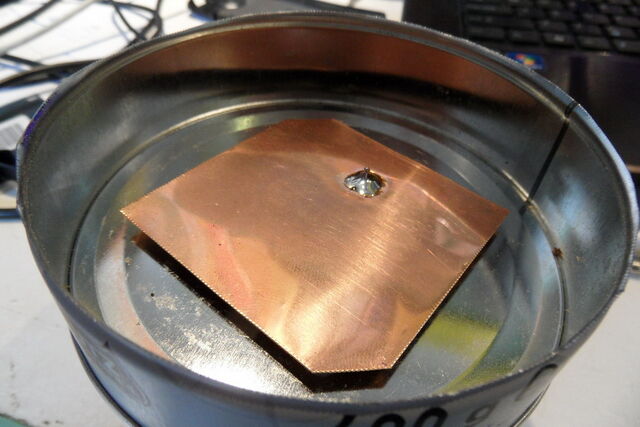

Onderzijde voorzien van koperen patch antenne
SMA antenne aansluiting

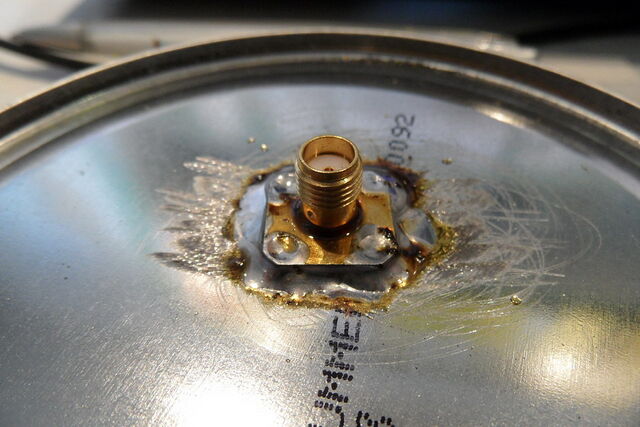

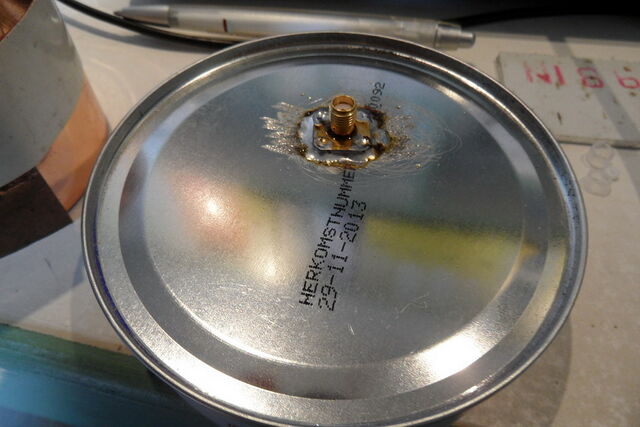

Close-up beeld van SMA antenne

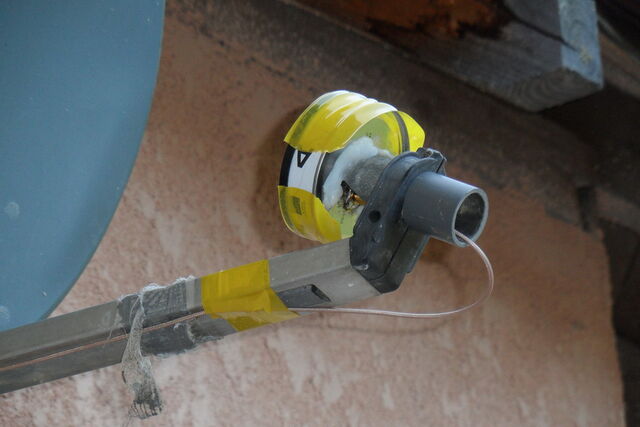

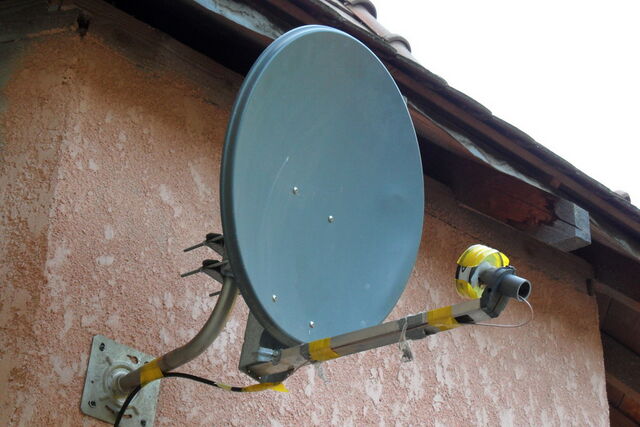

Patch straler gemonteerd in offset parabool
De voorzijde is voorzien van de oorspronkelijke PVC deksel, nu vastgezet met gele tape.
Na de montage van de antenne is het de output van de WiFi-link direct zo goed geworden dat er van een regelmatig wegvallend beeld er nu een stabiele, nagenoeg ruisvrije video-link is ontstaan!!
Nog even ter verduidelijking:
Een parabool met een diameter van 0,6 meter op een frequentie van 2400 MHz
heeft een gain van 21,6 dBi !!
Wie kan er nu een WiFi yagi aanbieden met een gain van 25 dBi ?? Echt onmogelijk !!!
Testen met deze patch antenne zal met behulp van meetinstrumenten naderhand zeker tot een verbetering komen. Verdere experimenten voor gebruik in de 13 cm band zullen op deze site worden weergegeven. 73-RJV
