Nokia Repeater

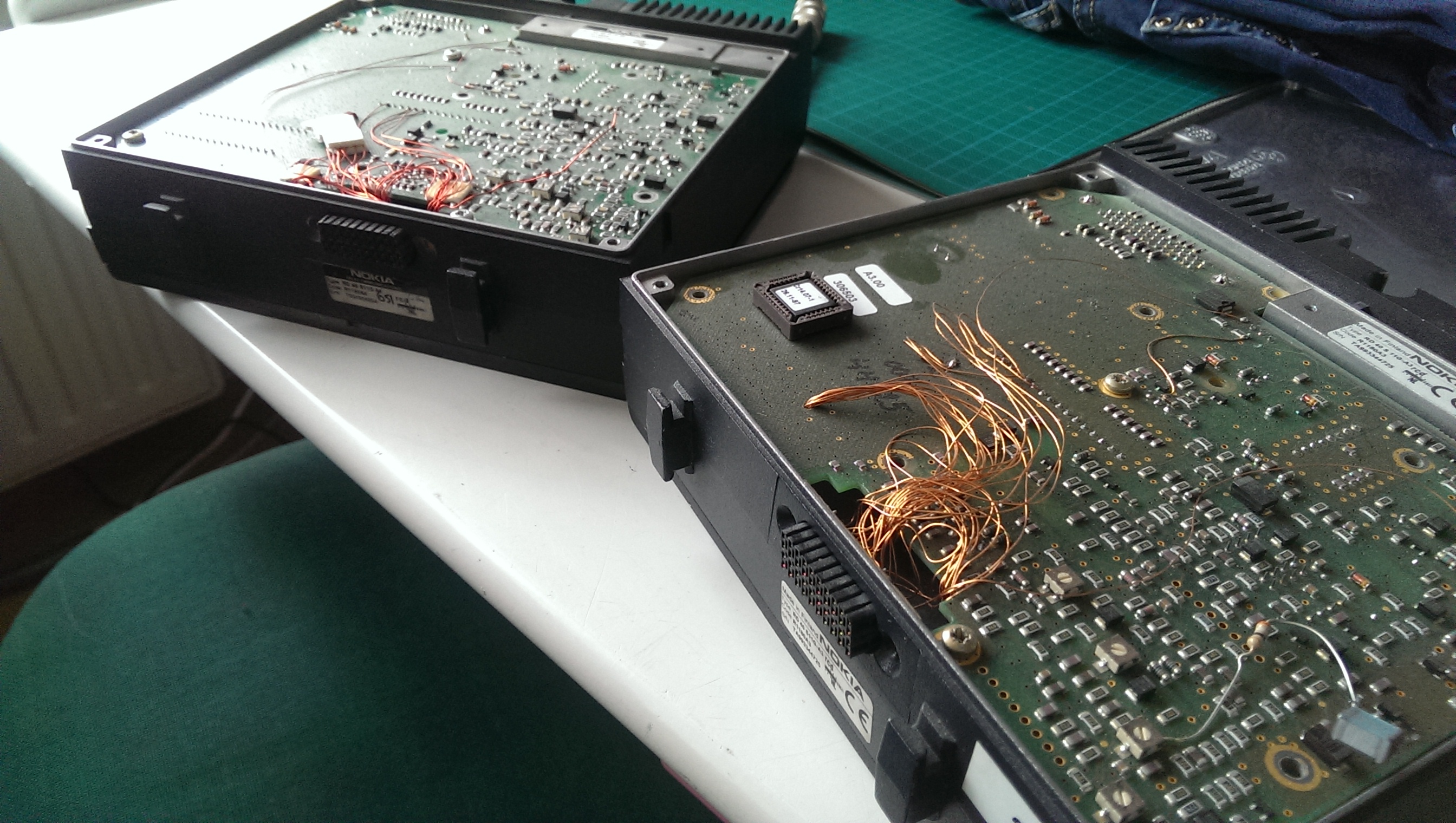

Nokia RD40 70cm Project. Bouw beschrijving lokale repeater in Haarlem (PA0BDC-Test) gebruik makend van 2 Nokia trunking sets voor de 4xx Mhz frequentie band. Ingang 431.175 MHz, uitgang 438.775 MHz. Diverse chips op moederboard zijn onderbroken en dmv ge-emailleerde koperdraad naar buiten uitgevoerd.
IPV de standaard seriele connector is een 40 pins header block gemonteerd met alle aanslutingen van de gebruikte chips op het moederboard. Een experimentele euro kaart met 2x dergelijke connector is gemonteerd tussen deze 2 RD40 sets en besturen de transceivers. Natuuurlijk is de PLL besturing het belangrijkst, hiermee kan er controle worden verkregen over de zend en ontvangst frequentie. Er worden 2 ontvangst frequenties in de gaten gehouden, eentje voor de uiteindelijke RX verbindingen en eentje voor de besturing. Razend snel wordt er geschakeld tussen beide frequenties om maar geen echt QSO te missen. De algemene beschrijving Repeater Functies verteld hoe de software in zijn algemeen reageert. Versie 2 (inmiddels afgerond) van de software en hardware bieden ook crossband repeater mogelijkheden. Er is input/output en PTT mogelijkheden aanwezig om 3e transceiver te plaatsen die de standaard input repeater uitschakeld en de andere transceiver als input behandeld.
- Procomm Duplex filter (foto).
- Aanpassingen 70cm frequentie in de set instrukties
- Besturing door middel van Bascom (source)
- Commando's door de sysop worden uitgevoerd met Putty.
- Algemene beschrijving werking. Repeater Functies
- Software Repeater UDP besturing commando's
- Foto's van de repeater kast met de besturings print Foto
- Foto van de Nokia 540 interne aanpassingen dmv emaille draad
- Als er een lokaal netwerk verbinding is met de repeater zijn de volgende menu's beschikbaar om de vele instellingen vast te leggen. Deze menus zijn password protected. Repeater Menu Struktuur
