Eshail 2 ontvangen met een LNB en de RTL-SDR

Eshail2 ontvangst met een LNB en een RTL-SDR 2 maart 2019

Dit zijn wat ervaringen die ik zelf gemaakt heb. Ben nog in voorbereiding en knutsel,maar ik denk dat ik de volgende week de eerste QSO's kan luisteren.

Wat heb je nodig?

• een satelietschotel met LNB : OK
• een RTL-SDR dongle :OK
• een "bias-tee" : OK net klaar
• een 20dB verzwakker  : OK ook net gebouwd

Wat heb ik gedaan?

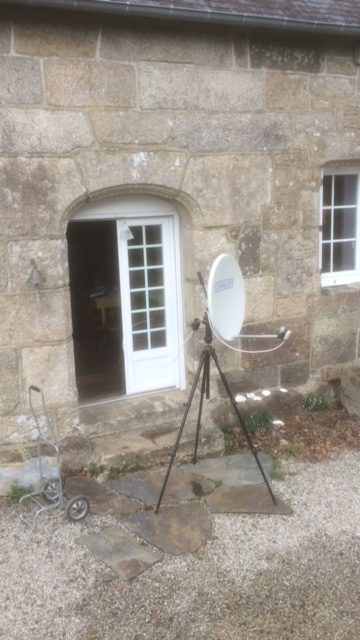

Ik heb een 60cm offset schotel op een goed statief gemonteerd.

De LNB aan de schotel vastgemaakt, kabel eraan en aan een satelliet ontvanger verbonden.

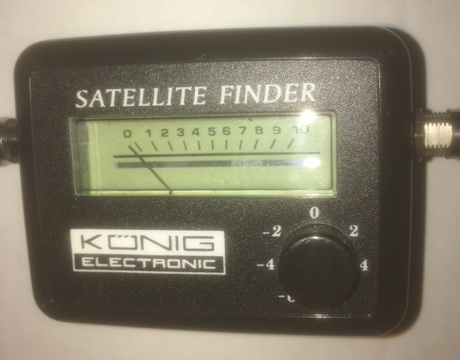

Voor het gemak een satelliet snuffelaartje tussen de LNB en de ontvanger gezet, geeft een hoger pieptoontje en een "meetwaarde" als je naar de "goede" positie kijkt met de schotel.Hier zit ook een potmetertje op om het signaal ter "verzwakken".

De schotel met een tooltje voor de Iphone, Dish Align, ongeveer uitgericht op 19E positie van Astra 1 (KL,L, M en N), ja op die positie staan 4 satellieten "achterelkaar". Ontvanger aan en al snel had ik beeld en toon van wel 800 programmas , hoofdzakelijk duitstalig, dus goed zicht in die richting. Daarna op de positie van Astra 2 (E, F en G) op 28E gezet en ook beeld en toon ontvangen van een aantal engelse zenders. Eshail staat op 26E , dus daar "net tussenin"...die moet ik dus kunnen ontvangen, ik heb vrij zicht al vanaf een hoogte van een goede meter vanaf de grond.

Waar staan eigenlijk die satelieten?

Telkens horen we over satelieten en ik dacht, mischien leuk eens wat te zoeken erover op internet.

WAAR vind ik eigenlijk de Eshail2 op 26 graden oost...wat betekend dit nou weer?

Ik,en ik denk vele andere, kennen de windroos die in 360 graden ingedeeld is, dus 26 graden oost,wat betekend dat nu??

Noorden is 0 graden , zuiden 180 graden...

dan 26 graden oost is waar de sateliet zich bevind BOVEN de equator...26 graden naar het oosten vanuit 180 graden (het zuiden).

Maar gezien de wereld als een bol is, is de echte richting van dezelfde satelliet voor iemand in Haarlem anders als in Berlijn, of hier in Mellionnec in de Bretagne.

Er bestaat een heel handig tooltje op een website on te kijken IN WELKE echte richting de Eshail bijv staat.

Kijk maar eens op:

https://www.dishpointer.eu

Klik op satelliet en zoek 26E van 26 graden oost.

eronder "info of sat 26E" gaat naar :

https://en.kingofsat.net/pos-26E.php

Hier zier je alle satellieten op deze positie...en normaal gesproken staat deze satelieten in een kubus van 300m kantlengte, dus passen er meerdere vlak bij elkaar...

de eshail staat op 26 east ,dus zoek die positie op in de lijst en geef bijv Haarlem, Netherlands in en zie:

Haarlem naar Eshail2:

Latitude: 52.38738° N

Longitude: 4.64621° E

Satellite: 26° E

Azimuth: 153.7°

Compass: 152.4°

Elevation: 26.9°

Onder de setelliet op 26 east klikken en dan zie je welke sats er zijn op die positie

dan eens Berlijn wat alleen een stuk verder naar het oosten is (9 graden) op een paar minuten na....

Latitude: 52.52° N

Longitude: 13.40495° E

Satellite: 26° E

Azimuth: 164.3°

Compass: 160.4°

Elevation: 28.8°

Dus 10 graden verder naar het zuiden en een graadje verder omhoog,voor de schotel

dan Mellionnec, Bretagne: een stuk westelijker en zuidelijker...

Latitude: 48.17453° N

Longitude: 3.2966° W

Satellite: 26° E

Azimuth: 143°

Compass: 144.0°

Elevation: 27.9°

en dan hebben we weer een andere richting en elevatie...

De skew is ook goed uitgelegd op de site, dus de verdraaiing tegenover het horizontale vlak.

Deze verandert ook een beetje op elk QTH

Zo, ieder die een echt kompas heeft (of een kompas app op de telefoon) weet nu hoe de schotel moet staan om een bepaalde satelliet te vinden...

dan zie je de waardes Azimut en kompas...en weer schillende waardes, waarom dat nou weer??

Op elk punt van de aarde bestaan correctie waardes van het echte noorden tegenover het magnetische noorden ,want die 2 Noordpolen liggen NIET op elkaar en het magnetische noorden wandelt langzaam heen en weer. dus daarom de correcties die aangegeven zijn.

Wat moet ik knutselen?

• een Bias-tee om de lnb van 12V te voorzien via de koaxkabel
• een 20 dB verzwakker om de RTL-SDR te beschermen

Eerst de bias tee, wat mailtjes naar Joop en Heino over en weer en wat zoeken op internet levert gauw resultaat

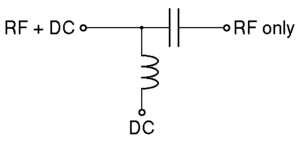

Zie: bias-tee wikipage: https://en.wikipedia.org/wiki/Bias_tee

Dus hier een eenvoudig schema:

Dan de verzwakker van 20dB die nodig is om de RTL-SDR te beschermen tegen te hoge vermogen die uit de LNB komt.

Dit word gedaan om nog "genoeg" signaal aan de satelietontvanger te leveren nadat er mischien wel 20m (of meer)koax tussen zit.En zit er mischien ook nog wel een verzwakker in de ontvanger als het signaal te sterk is. De RTL-SDR willen we beschermen en niet om zeep helpen...

Wat mails, en wat zoeken op internet levert de nodige resultaten op, als je weet wat je zoekt... Een verzwakker, eerst dacht ik, daat gaat ie, spoeltjes, c'tjes enz enz ,maar nee ALLEEN maar een paar weerstandjes, dus niets gekompliceerds.We hoeven maar een HF signaal te verzwakken...

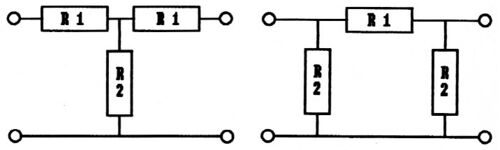

Een T en een PI afzwakker

Hoe bereken je een 20dB verzwakker?

En alweer een handig tooltje op internet: http://leleivre.com/rf_pipad.html

Ik heb voor de PI variant gekozen: Geef dan de impedantie in , 75 Ohm voor een LNB en eronder 20dB verzwakking

Wat komt eruit? R1: 371.25 Ohm R2: 91.667 Ohm Deze weerstanden hebben we natuurlijk niet, maar waardes er vlak bij doen het ook Ik heb dus weestanden gebruikt voor R1 390 Ohm en R2 2x 180 Ohm parallel(word 90 Ohm)

Als je die waardes dan weer ingeeft in de calculator zie je dat je dan 20.48dB demping hebt, dus OK

De knutsel versie 2

• een stukjes gaatjes bord (4x20 gaatjes)
• een coax met een SMA eraan (uit de junkdoos)
• een F-stekker (female uit een oude analoge sateliet ontvanger gesloopt)
• een "varkens neusje" zoals Joop het noemde (ooit een op een 540 avond gehad , of op een beurs, jaren geleden)
• een 1 pF condensator
• een 390 Ohm weerstand
• vier 180 Ohm weerstanden

De knutsel versie 1, hier zit een fout in !!

Niet het goede resultaat !

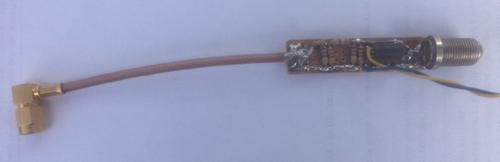

Het geheel met een voedingsnoertje eraan (12V)

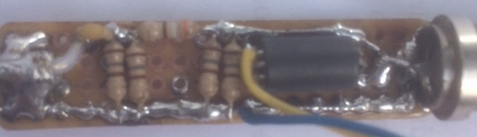

En de details (vlnr)

• koax met SMA stekker
• 1 pF
• 2x 180 Ohm
• 1x 390 Ohm
• 2x 180 Ohm
• Varkensneusje
• F-stekker Female
• Voeding snoertje: blauw is GND , geel is 12V

Moet ik dit knutsel nu inblikken of niet? De ene zegd van wel, de ander niet...

Ik probeer het eerst zonder, als het werkt gewoon een krimpkous erover en klaar...

Met dank aan Joop en Heino voor de waardevolle infos

De resultaten

Versie 1:

Vandaag , 5 maart 2019, versie 1 op de testbank...(nu weet ik dat er een fout inzit !)

• de schotel naar buiten op de drievoet, er is wel wind....
• GQRX opgestart op de linux machine
• RTL-SDR eraan
• 12V voeding aan de Biastee/attenuator

Beng... daar valt te schotel om door de wind, een steen met een touwtje eraan om verder te testen

• GQRX op 739 MHz...en luisteren
• op 742.4 hoor ik een lage pieptoon (usb)
• ik pak de biastee vast en voel dat de weertstanden goed warm worden, dat is niet de bedoeling...
• nog even verder luistreren, maar nog niets van eshail2, goede richting?

Ik bekijk het schema nog een keer en inderdaad krijgen de weerstanden 12V voor hun kiezen...

12V en 75 Ohm ... R=U.I enz.

(eehh waar haalt tie die 75 Ohm vandaan?, rekenen, hoe gaat dat ook al weer, of even meten...)

ja ja reken reken...Een stroompje van 400mA door de 1/4 W weerstandjes

De voeding levert genoeg...57Ampere, dus die gaat niet in de knie...de weerstandjes worden goed warm

Nou, niets gesloopt, ik ontvang de FM radio nog met de rtl-sdr...

Ik moet mijn schema nog een keertje goed bekijken...

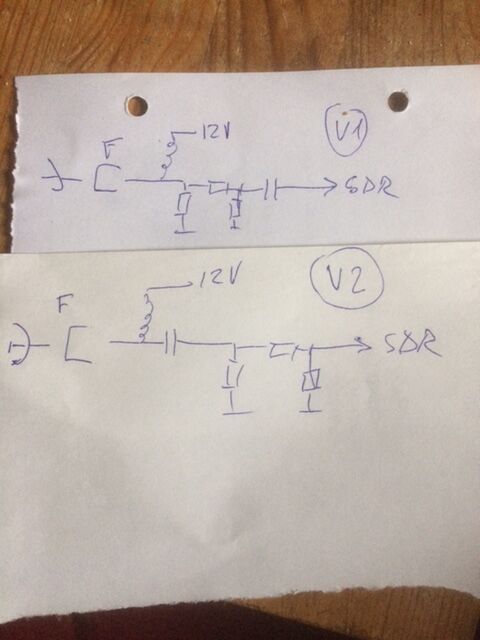

Ik heb het gebouwd, zoals je verder boven ziet als V1...

met de condensator tussen de SMA aansluiting en de attenuator...FOUT dus...

Versie 2

6 maart 2019:

V2 is het goede schema, zodat er geen 12V op de weerstanden komt, dus kan ik weer aan de slag.

Die is een klein stukje groter geworden, iets meer ruimte voor se attenuator

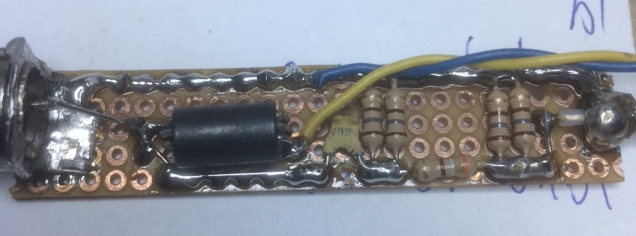

Zo ziet Versie 2 eruit:

Duidelijk te zien dat de condensator in het midden zit, net onder de + draad.

Kijk uit als je een F-stekker ergens uit monteerd en aan de "ground" vast soldeerd, dat je hem niet te warm stookt...

Daarna kreeg ik er geen koax meer in, ergens binnenin alles samengesmolten, gelukkig zat er op het sloop blokje nog een F-stekker op.

Het is (nog) geen weer om de spiegel vast optehangen of op de driepoot te proberen, er te veel wind vandaag...

Word vervolgd Hans

Wie is er al qrv van de 540ers?

RX en TX:

• 7 Maart 2019: Robert F4VSG in QSO met een OH??? in het nederlands, een mooi signaaltje via de websdr geluisterd, voor zover ik weet luisterde Charles ook mee.

RX:

• begin Maart 2019: Joop PE2JKO met een lnb in een schotel en rtl-sdr

wie nog?? ik lees het wel Hans
